Лопасти графитовые

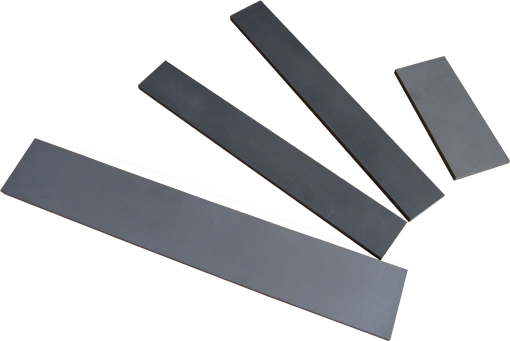

Лопасти графитовые (carbon vanes)


Мы предлагаем самый широкий спектр лопаток графитовых для вакуумного насоса, в том числе из углерода, пластиковые лопатки, металлические лопатки и кевлара. ТЕХНО ГРАД предлагает запасные части для вакуумных насосов.

Наши лопасти изготавливаются по самым высоким стандартам. Использование определенных сортов пропитанного графита , сталь и пластмасса во всех случаях для улучшения или те, что используются на вакуумных насосах, а также ведущие мировые технологии в производстве и отделке продукта обеспечивает нашим лопастям графитовым максимальную производительность во всех насосах.

Как и все наши продукты, качество наших лопаток графитовых превышает все обещания.

Лопатки графитовые широко применяются в компрессорах сухого трения, а также роторно-пластинчатых установках. Они могут применяться взамен штатных лопаток, изготовленных из текстолита либо армированных пластиков. Помимо этого, лопатки вакуумного насоса могут быть задействованы и в масляных насосах.

Принцип работы

Главным элементом в компрессоре роторно-пластинчатого типа является статорно-роторный блок. При этом ось вращения ротора не должна совпадать с осью статора. Именно в конструкции ротора предусмотрены пазы, куда вставляются лопатки графитовые.

Лопатки вакуумного насоса могут свободно передвигаться вдоль боковых направляющих пазов. Ротор при этом вращается внутри статора и под действием центробежных сил лопатки графитовые вылетают из пазов и попадают на внутреннюю поверхность статора. Процесс сжатия воздуха происходит в специальных ячейках, образованных ротором, статором и каждой парой смежных лопаток. При этом между ними уменьшается рабочий объем по мере возвращения пластин в предусмотренные пазы.

В тот момент, когда ячейка увеличивается до своего максимального объема и набирает максимальное количество воздуха, она отходит от всасывающего окна. После этого объем ячейки уменьшается, сжатый воздух направляется в блок системы подготовки сжатого воздуха.

Ассортимент поставляемой продукции

No

Размер

Артикул

Насос

Цена

1 220 x 88 x 6.0 901373 Becker DTLF 500 1 638,00
2 220 x 88 x 6.0 901373 Becker VTLF 500 1 638,00
3 95.2 x 57 x 6.0   Rietschle TR 80 DV 460,00
4 320 x 69 x 5.0 6414A0006 Rietschle VTB 250 1 560,00
5 260 x 52 x 5.0 102225-0113 Rietschle KTA140/1 954,00
6 130 x 52 x 5.0 5 338 515 063 282 Rietschle KTA 80/2 480,00
7 355 x 65 x 4.0 901367 Becker DTLF 250 1 628,00
8 355 x 65 x 4.0 901367 Becker VTLF 250 1 628,00
9 250 x 39 x 4.0 901333 Becker KVT 2.100 590,00
10 250 x 39 x 4.0 901333 Becker KVT 3.100 590,00
11 250 x 39 x 4.0 901333 Becker KDT 2.100 590,00
12 250 x 39 x 4.0 901333 Becker KDT 3.100 590,00
13 250 x 39 x 4.0 901333 Becker DVT 2.100 590,00
14 250 x 39 x 4.0 901333 Becker DVT 3.100 590,00
15 240 x 43 x 4.0 901334 Becker KVT 3.140 570,00
16 240 x 43 x 4.0 901334 Becker KVT 2.140 570,00
17 240 x 43 x 4.0 901334 Becker KDT 2.140 570,00
18 240 x 43 x 4.0 901334 Becker KDT 3.140 570,00
19 240 x 43 x 4.0 901334 Becker DVT 2.140 570,00
20 240 x 43 x 4.0 901334 Becker DVT 3.140 570,00
21 228 x 46 x 4.0   Becker DVT 100 592,00
22 170 x 39 x 4.0 901330 Becker KDT 2.80 380,00
23 170 x 39 x 4.0 901330 Becker KDT 3.80 380,00
24 170 x 39 x 4.0 901330 Becker KVT 2.80 380,00
25 170 x 39 x 4.0 901330 Becker KVT 3.80 380,00
26 170 x 39 x 4.0 901330 Becker KDT 3.60 380,00
27 170 x 39 x 4.0 901330 Becker KVT 3.60 380,00
28 170 x 39 x 4.0 6414A0007 Becker DVT 3.60 380,00
29 170 x 39 x 4.0 901330 Becker DVT 3.80 380,00
30 170 x 39 x 4.0 901330 Becker DVT 2.80 380,00
31 170 x 39 x 4.0 6414A0007 PICCHIO 2200 380,00
32 170 x 51 x 4.0 6414A0004 Becker U 2.100
33 135 x 39 x 4.0 901329 Becker DVT 2.60 340,00
34 135 x 39 x 4.0 901329 Becker DVT 3.60 340,00
35 135 x 39 x 4.0 901329 Becker KDT 2.60 340,00
36 135 x 39 x 4.0 901329 Becker KVT 2.60 340,00
37 115 x 51 x 4.0 6413A0115 Becker U 2.70 300,00
38 115 x 51 x 4.0 6413A0115 Becker U 4.70 300,00
39 115 x 49 x 4.0 901372 Becker T 3.60 DSK
40 95 x 43 x 4.0 901352 Becker T 3.40 DSK 240,00
41 95 x 43 x 4.0 901352 Becker T 4.40 DSK 240,00
42 95 x 43 x 4.0 901352 Becker VT 3.40 240,00
43 95 x 43 x 4.0 901352 Becker VT 4.40 240,00
44 95 x 43 x 4.0 901352 Becker DT3.40 240,00
45 95 x 43 x 4.0 901352 Becker DT4.40 240,00
46 92 x 38 x 4.0   Rietschle VLT 25 210,00
47 85 x 47 x 4.0   Rietschle 228,00
48 85 x 44 x 4.0   Rietschle VLT 03
49 85 x 38 x 4.0   Rietschle VLT 15
50 63 x 43 x 4.0 901349 Becker VT 4.25 180,00
51 63 x 43 x 4.0 901349 Becker VT 3.25 180,00
52 63 x 43 x 4.0 901349 Becker DT 3.25 180,00
53 63 x 43 x 4.0 901349 Becker DT 4.25 180,00
54 63 x 43 x 4.0 901349 Becker T 3.25 DSK 180,00
55 63 x 43 x 4.0 901349 Becker T 4.25 DSK 180,00
56 63 x 36 x 4.0 901347 Becker T 3.16 DSK 180,00
57 63 x 36 x 4.0 901347 Becker VT 3.16 180,00
58 63 x 36 x 4.0 901347 Becker VT 4.16 180,00
59 63 x 36 x 4.0 901347 Becker DT 3.16 180,00
60 63 x 36 x 4.0 901347 Becker DT 4.16 180,00
61 56 x 28 x 3.0 901327 Becker DT 3.10 170,00
62 56 x 28 x 3.0 901327 Becker DT 4.10 170,00
63 56 x 28 x 3.0 901327 Becker VT 4.10 170,00
64 56 x 28 x 3.0 901327 Becker VT 3.10 170,00
65 40 x 24 x 3.0 901303 Becker DT 3.6 160,00
66 40 x 24 x 3.0 901303 Becker VT 3.6 160,00
